Bügelgriff nach Maß
Bügelgriff nach Maß für Fronten mit zwei 5-mm-Bohrungen, Schrauben M4 von hinten: Lochabstand 64 bis 192 mm, vier Formen, PETG oder PLA matt, ab 2 Stück.
Ziehen zum Drehen, Scrollen zum Zoomen.
1 Text
2 Look
3 Größe
1 Maße
2 Werkstoff
4 Farben
AnpassenBauart, Befestigung, Material …
Vorschau wird erzeugt …
Ab 5 Stück mit Mengenrabatt (Staffel).
Dein Produkt–
Versand–
Gesamt–
Je Stück
Passt in den Großbrief: ohne Sendungsverfolgung, Paket im Warenkorb wählbar.
inkl. 19 % MwSt., zzgl. Versand
Lieferzeit 3-5 Werktage · Express für Einzelstücke im Warenkorb wählbar
Hersteller: FabStack GmbH, Schötmarsche Straße 51, 32791 Lage, gpsr@fabstack.de. Kein Spielzeug, nicht für Kinder unter 3 Jahren, kein Sicherheitsbauteil, nicht für Lebensmittelkontakt. Chargenkennung ist deine Bestellnummer, Details unter Produktsicherheit (GPSR).
Technische Daten
Datenblatt als PDFMaßzeichnung, Kennwerte und Toleranzen dieser Konfiguration, zum Ablegen in der Bestellanforderung.
Maßzeichnung
Maße und Befestigung
| Maß | Wert |
|---|---|
| Form | Bügel rund |
| Lochabstand | 128,0 mm |
| Abstand zur Front | 28,0 mm |
| Stärke des Bügels | 10,0 mm |
| Länge gesamt | 152,0 mm |
| Höhe gesamt | 38,0 mm |
| Aufnahme | Kernloch Ø 3,3 mm, 12 mm tief |
| Wand um die Aufnahme | mindestens 3,1 mm |
| Gewicht | rund 23 g |
Das Kernloch hat Ø 3,3 mm und ist für eine selbstschneidende Schraube mit 4 mm Gewinde gedacht. Die Schraube schneidet sich ihr Gewinde selbst in den Kunststoff.
Die Schrauben kommen von hinten durch die beiden Bohrungen der Front und greifen höchstens 11 mm in den Griff. Eine längere Schraube stößt an den Grund der Aufnahme.
Werkstoffdaten
| Kennwert (in Druckebene / quer zur Schicht) | PETG | PLA matt |
|---|---|---|
| Dichte | 1,25 g/cm³ | 1,31 g/cm³ |
| Zugfestigkeit | 51 / 35 MPa | 30 / 22 MPa |
| Zug-E-Modul | 2.780 / 2.550 MPa | 1.960 / 1.670 MPa |
| Biegefestigkeit | 75 / 56 MPa | 53 / 29 MPa |
| Schlagzähigkeit (Charpy, ungekerbt) | 34,2 / 10,5 kJ/m² | 19,2 / 6,6 kJ/m² |
| Wärmeformbeständigkeit (0,45 MPa) | 71 °C | 58 °C |
| Vicat-Erweichungstemperatur | 69 °C | 63 °C |
| Einsatz unter Last bis | 60 °C | 50 °C |
Typische Werte aus den Datenblättern der Filamenthersteller, gemessen an gedruckten Prüfkörpern mit 100 % Füllung. Keine zugesicherten Eigenschaften.
Fertigung
Gedruckt mit 0,2 mm Schichthöhe. Der Griff liegt auf der Seite, die Schichten laufen durch die Biegung des Bügels. Alle Kanten oben und unten sind mit 45 Grad gefast, die Ecken in der Ebene mit mindestens 1 mm gerundet, so braucht der Griff keine Stütze.
Die Bohrung liegt beim Druck waagerecht und hat die Form eines Tropfens mit flachem Dach, die Flanken stehen 45 Grad. So druckt sie ohne Stütze und bleibt in der Breite 3,3 mm.
Der Griff wird massiv gedruckt, die Wand um die Aufnahme ist mindestens 2,4 mm dick, das sind rund vier Linien.
Einsatzgrenzen
Enthält verschluckbare Kleinteile. Von Kindern unter 3 Jahren fernhalten. Kein Spielzeug.
Griff zum Öffnen, keine Last daran hängen.
Der Griff dient zum Öffnen von Türen und Schubladen. Ein Tragwert wird nicht angegeben; zum Aufhängen von Lasten ist er nicht gedacht.
Alle Werte gelten bei Raumtemperatur. Ab etwa 40 °C die Dauerwerte halbieren, über 60 °C nicht mehr unter Last einsetzen.
Für innen, außen und Feuchträume geeignet.
Beständig gegen die meisten Öle und Fette. Nicht beständig gegen Säuren, Laugen und manche Lösemittel. Wechselnde und schwingende Lasten sind nicht untersucht.
Nicht für Anwendungen, bei denen ein Versagen Personen gefährdet. Es gelten die AGB, insbesondere Punkt 5 (Verwendungsausschluss) und Punkt 7 (Beschaffenheit).
Auf einen Blick

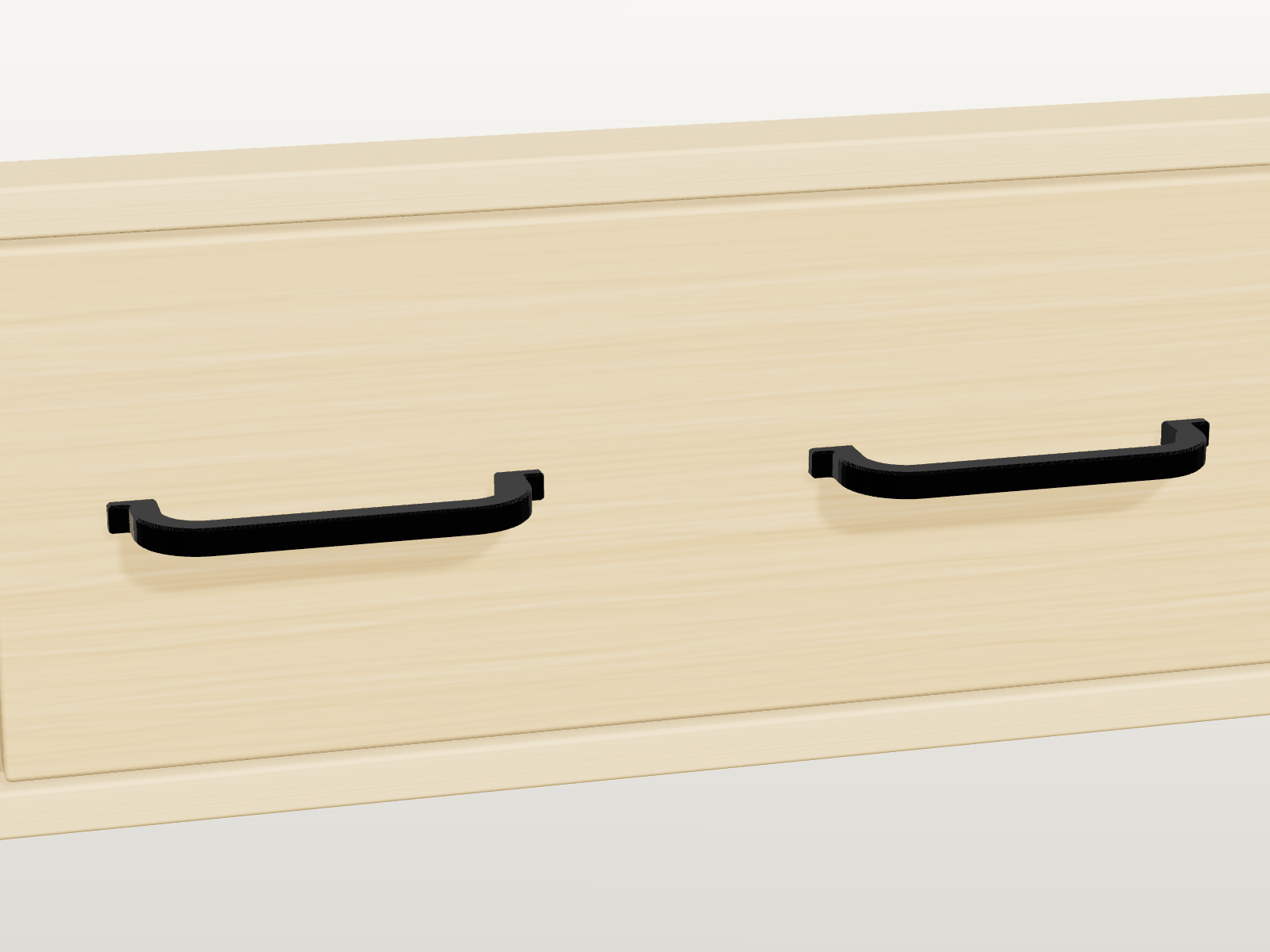

Ein Bügelgriff nach Maß ersetzt einen Griff, den es nicht mehr gibt, oder passt auf ein anderes Lochbild. Du misst den Lochabstand von Mitte zu Mitte (64 bis 192 mm) und wählst Form (Bügel rund, Bügel eckig, flache Leiste oder Muschel) und Abstand zur Front. Der Griff ist für Fronten mit 5-mm-Bohrung gedacht, die Schrauben M4 kommen von hinten. Aus PETG oder PLA matt in vielen Farben, ab 2 Stück.
- Lochabstand
- 64 bis 192 mm
- Abstand zur Front
- 22 bis 35 mm
- Querschnitt
- 8 bis 14 mm
- Werkstoffe
- PETG, PLA matt
- Mindestmenge
- ab 2 Stück
- Preis
- ab 12,20 € (bei 2 Stück)
- Lieferzeit
- 3 bis 5 Werktage
- Datenblatt
- als PDF
Werkstoffe und Einsatztemperatur
| Werkstoff | dauerhaft bis | kurzzeitig bis |
|---|---|---|
| PETG | 40 °C | 60 °C |
| PLA matt | 35 °C | 50 °C |
Einsatzbereiche
- Ersatz für einen Griff, der nicht mehr im Sortiment ist
- Griffe in Wunschfarbe für Schränke, Kommoden und Schubladen
- Anderer Lochabstand als beim vorhandenen Griff
- Einheitliche Griffe für alle Schubladen eines Möbels
So misst du
- Miss den Lochabstand von Mitte zu Mitte der beiden Bohrungen in der Front, nicht von Rand zu Rand. Der Griff hat genau diesen Abstand.
- Prüfe, dass die Bohrungen in deiner Front 5 mm messen. Die Schrauben M4 kommen von hinten durch die Front in den Griff.
- Wähle den Abstand zur Front nach der Hand: 22 bis 35 mm sind möglich. Der Griff ist insgesamt um 24 mm länger als der Lochabstand.
Häufige Fragen
Wie messe ich den Lochabstand richtig?
Von der Mitte der einen Bohrung zur Mitte der anderen Bohrung. Mit dem Messschieber misst du von Innenkante zu Innenkante und von Außenkante zu Außenkante der Bohrungen und nimmst den Mittelwert. Der Lochabstand muss zwischen 64 und 192 mm liegen.
Welche Schrauben brauche ich für den Griff?
Zwei Schrauben M4, die von hinten durch die Bohrungen der Front kommen. Sie dürfen höchstens so tief in den Griff greifen, wie die Seite bei Schraube greift höchstens angibt. Beim Kernloch brauchst du selbstschneidende Schrauben mit 4 mm Gewinde.
Was ist der Unterschied zwischen Kernloch und Gewinde?
Beim Kernloch gibt es ein Loch mit 3,3 mm, eine selbstschneidende Schraube schneidet sich ihr Gewinde selbst in den Kunststoff. Beim Gewinde ist ein metrisches M4-Gewinde mitgedruckt, du drehst eine normale Schraube M4 hinein. Der Griff liegt beim Druck auf der Seite, das Gewinde ist deshalb an der Oberseite der Bohrung weniger scharf als an den Seiten.
Sind die Griffe für kleine Kinder geeignet?
Die Griffe enthalten verschluckbare Kleinteile. Von Kindern unter 3 Jahren fernhalten. Kein Spielzeug. Der Griff ist zum Öffnen gedacht, hänge keine Last daran.
Ab wie vielen Stück kann ich Griffe bestellen?
Die Mindestmenge ist 2 Stück, also ein Paar. Mehr Griffe bestellst du in derselben Form und Farbe.
Aus welchem Material sind die Griffe?
PETG ist Standard, PLA matt gibt es für Wohnräume. PLA wird bei Wärme weich, in der Küche neben dem Herd ist PETG die bessere Wahl.
